Η απόφαση κύρωσης του Αναδασμού είναι το 1977 με το ίδιο έτος να έχει γίνει και η δημοσίευσή της στη Εφημερίδα της Κυβερνήσεως. Με την καταχώρηση του τίτλου παραχώρησης ζητείται και η διόρθωση των ορίων του γεωτεμαχίου βάσει του Διαγράμματος του Αναδασμού ώστε το εμβαδό του γεωτεμαχίου μετά την καταχώρηση του τίτλου να απεικονίζεται στο Κτηματολόγιο με επιφάνεια 3838τμ αντί 4067τμ, που είναι σήμερα.

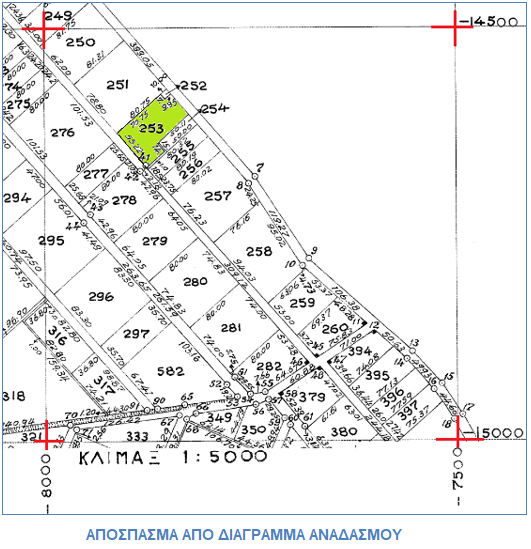

Ο μηχανικός που πρόκειται να συντάξει το διάγραμμα γεωμετρικών μεταβολών (ΔΓΜ) θα εφαρμόσει τα όρια από το Διάγραμμα του Αναδασμού πάνω στα στοιχεία του Κτηματογραφικού Διαγράμματος. Το διαφορετικό στοιχείο των διαγραμμάτων των αναδασμών (ή διανομών) γης με εκείνα των Π.Ε. είναι πως αν και στις περιπτώσεις αυτές η τιμή του εμβαδού, που αναφέρει ο τίτλος έχει ιδιαίτερη νομική βαρύτητα, οι Τοπογραφικές Υπηρεσίες δεν θεωρούν τη μετατροπή συντεταγμένων στο ΕΓΣΑ 87. Η αδυναμία αυτή της Διοίκησης έχει ως συνέπεια τη δυσκολία αποδοχής ορίων που αποτελούν συνέπεια Διοικητικών Πράξεων χωρίς να προηγηθεί διαδικασία διόρθωσης γεωμετρικών σφαλμάτων.

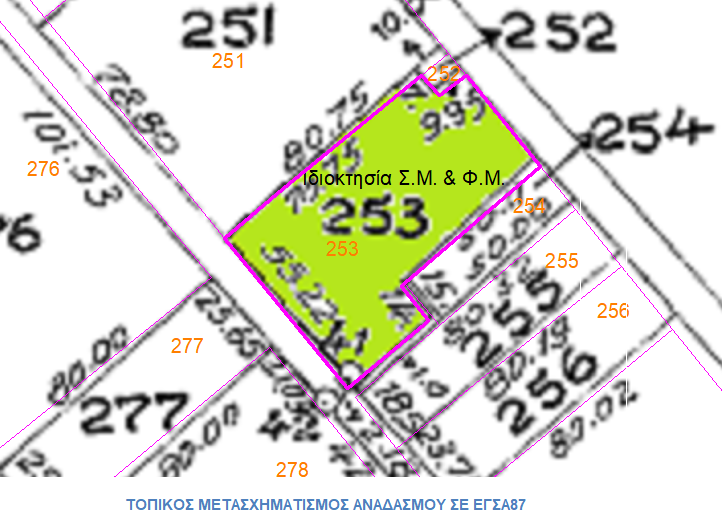

Στη συγκεκριμένη περίπτωση ο μηχανικός θα πρέπει με κάποιο τρόπο (κορυφές κληροτεμαχίου, ορόσημα κτλ) να μετασχηματίσει το διάγραμμα του αναδασμού από HATT σε ΕΓΣΑ87 και μετά να ελέγξει με επίγειες μετρήσεις τις αποκλίσεις που θα υπάρξουν. Στη συνέχεια και εφόσον δεν διαπιστώσει σημαντικές αποκλίσεις τη απόδοση στο έδαφος του αναδασμού θα πρέπει να τη συγκρίνει με τα στοιχεία του Κτηματογραφικού Διαγράμματος. Τα αποτελέσματα από τις πιο πάνω διαδικασίες απεικονίζονται πιο κάτω.

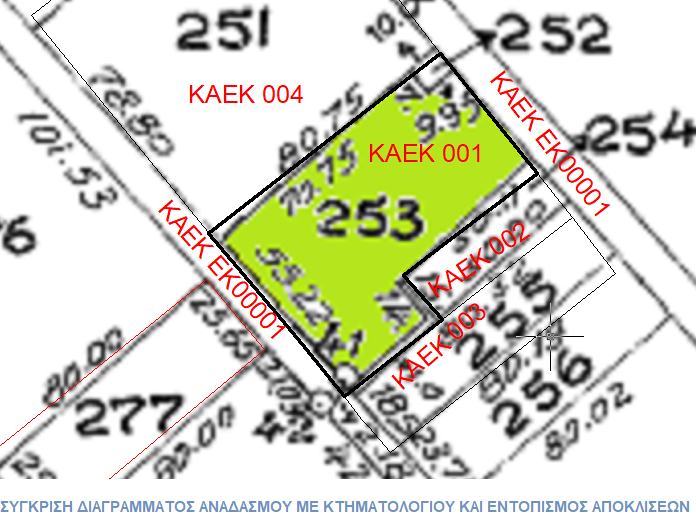

Μετά την ολοκλήρωση των προηγούμενων ελέγχων ο μηχανικός διαπιστώνει πως το Διάγραμμα του Αναδασμού παρουσιάζει μια στροφή σε σχέση με το Διάγραμμα του Κτηματολογίου. Αυτό για τις διαδικασίες του Κτηματολογίου θα σήμαινε την ανάγκη αίτησης διόρθωσης γεωμετρικών σφαλμάτων.

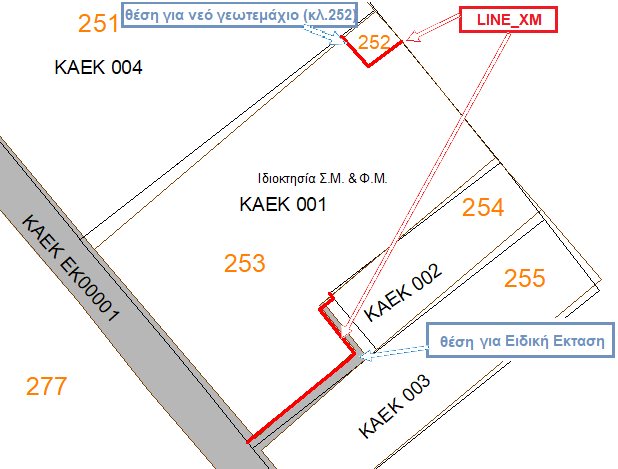

Εκείνο όμως που μπορεί να πραγματοποιηθεί με την παρούσα αίτηση είναι η δημιουργία ενός γεωτεμαχίου από τον αρχικό ΚΑΕΚ 001 (κληροτεμάχιο 253) που να αντιστοιχίζεται στο κληροτεμάχιο του αναδασμού με αριθμό 252 (βόρειο-ανατολικό άκρο του κλ. 253) και η δημιουργία ενός ακόμη το οποίο θα χαρακτηριστεί ως γεωτεμάχιο ειδικής έκταση στο νότιο–δυτικό άκρο του κληροτεμαχίου 253.

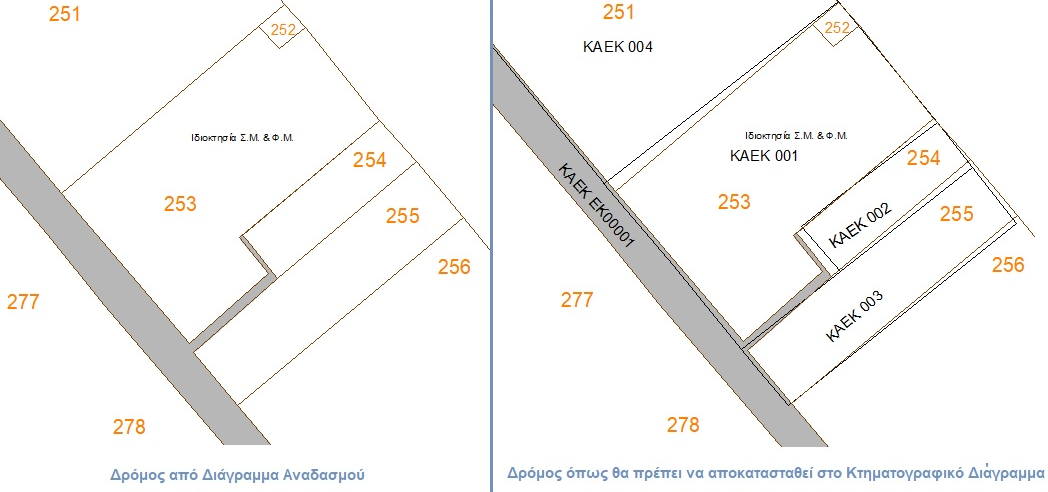

Για τη πραγματοποιήσει αυτών ο μηχανικός θα πρέπει να εφαρμόσει το διάγραμμα του Αναδασμού στα στοιχεία του Κτηματολόγιο. Η γραμμή αυτή θα αποτελέσει τη γραμμή της χωρικής μεταβολής που θα περαστεί στο LINE_XM.

Τα Βήματα για την Σύνταξη του ΔΓΜ

• Σχηματισμό του αρχικού κλειστού πολυγώνου του γεωτεμαχίου που αφορά η πράξη από τα στοιχεία του Κτηματογραφικού Διαγράμματος, (PST_KAEK).
• Σχηματισμό του αρχικού κλειστού πολυγώνου από τα στοιχεία του Διαγράμματος της Πράξης Ανδασμού το οποία εγγράφεται στο επίπεδο DBOUND_PROPstrong>.
• Σχηματισμό του κλειστού πολυγώνου όπως προκύπτει από την επίγεια μέτρηση-έλεγχο της διανομής μετά τη καταχώρηση της πράξης από τα στοιχεία του Διαγράμματος της Πράξης Αναδασμού (TOPO_PROP). Στο στάδιο αυτό ο μηχανικός θα πρέπει να ελέγξει και τις τρεις αποκλίσεις:
  • απόκλιση τοπογραφικού με αναδασμό,
  • απόκλιση τοπογραφικού με κτηματολόγιο και
  • απόκλιση αναδασμού με κτηματολόγιο.
• Εφαρμογή της γραμμής από τα πολύγωνα που έχουν εγγραφεί στα επίπεδα DBOUND_PROP / TOPO_PROP στo περιγράμματα του αρχικού γεωτεμαχίου στο Κτηματολογίου, (LINE_XM).
• Σχηματισμό των νέων κλειστών πολυγώνων των δύο γεωτεμαχίων όπως αυτά προκύπτουν από την εφαρμογή της γραμμής της χωρικής μεταβολής στο περίγραμμα του αρχικού γεωτεμαχίου στο Κτηματολόγιο και τα οποία εγγράφονται στο επίπεδο DGM_PROP_FINAL.
