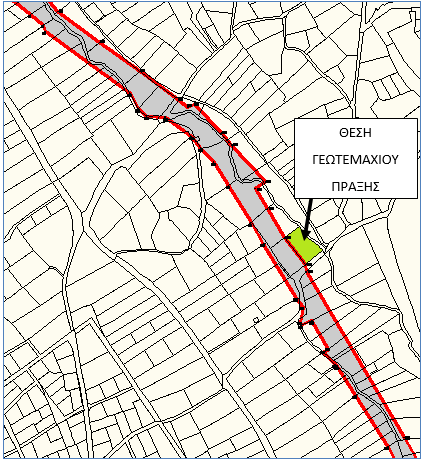

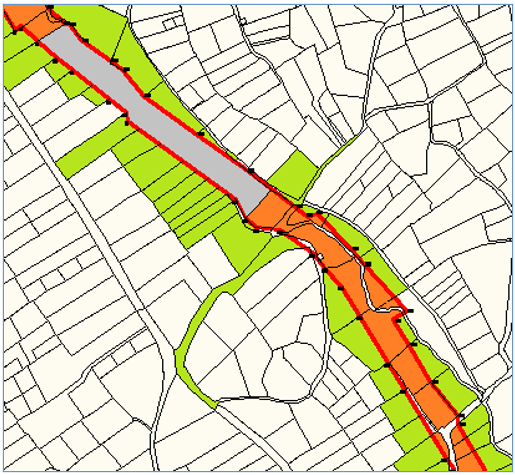

Η αρχική επιφάνεια του γεωτεμαχίου είναι 5336τμ, ενώ μετά τη συντέλεση της απαλλοτρίωσης η επιφάνεια που απομένει στην ιδιοκτησία είναι 2651τμ. Η υπόλοιπη επιφάνεια δεσμεύεται για την διάνοιξη της οδού. Επειδή η απαλλοτρίωση δεν έχει καταχωρηθεί και σε άλλες όμορες ιδιοκτησίες, ώστε να μπορεί να σχηματιστεί ένα ενιαίο γεωτεμάχιο του δρόμου, ο μηχανικός θα αιτηθεί τη διαίρεση της αρχικής ιδιοκτησίας και την απόδοση στο απαλλοτριωμένου σε νέο γεωτεμάχιο ειδικής έκτασης με δικαιούχο το Ελληνικό Δημόσιο. Το τμήμα της απαλλοτρίωσης που έχει ήδη καταχωρηθεί και φαίνεται στην εικόνα δίπλα (γκρι χρώμα)δε μπορεί να χρησιμοποιηθεί μια και δεν υπάρχει ακόμη γειτνίαση των δύο γεωτεμαχίων. Σε περιπτώσεις όπου η αναγκαστική απαλλοτρίωση συντελείται τμηματικά, είναι πιθανότερο να αρχίζει να εμφανίζεται η οδός τμηματικά, ακλουθώντας το ρυθμό των συντελέσεων. Οι συντελέσεις μπορούν να έχουν πραγματοποιηθεί και η καταχώρησή τους στο Κτηματολόγιο να πραγματοποιηθεί μόνο όταν κάποιος δικαιούχος θέλει να προχωρήσει σε κάποια δικαιοπραξία και εφόσον η απόκλιση του εμβαδού (αρχικό μείον απαλλοτριωμένο) δημιουργήσει πρόβλημα στην καταχώρηση. την απόδοση στο απαλλοτριωμένου σε νέο γεωτεμάχιο ειδικής έκτασης με δικαιούχο το Ελληνικό Δημόσιο. Το τμήμα της απαλλοτρίωσης που έχει ήδη καταχωρηθεί και φαίνεται στην εικόνα δίπλα (γκρι χρώμα)δε μπορεί να χρησιμοποιηθεί μια και δεν υπάρχει ακόμη γειτνίαση των δύο γεωτεμαχίων. Σε περιπτώσεις όπου η αναγκαστική απαλλοτρίωση συντελείται τμηματικά, είναι πιθανότερο να αρχίζει να εμφανίζεται η οδός τμηματικά, ακλουθώντας το ρυθμό των συντελέσεων. Οι συντελέσεις μπορούν να έχουν πραγματοποιηθεί και η καταχώρησή τους στο Κτηματολόγιο να πραγματοποιηθεί μόνο όταν κάποιος δικαιούχος θέλει να προχωρήσει σε κάποια δικαιοπραξία και εφόσον η απόκλιση του εμβαδού (αρχικό μείον απαλλοτριωμένο) δημιουργήσει πρόβλημα στην καταχώρηση.
Ο μηχανικός θα εφαρμόσει τις συντεταγμένες από το Διάγραμμα της Αναγκαστικής Απαλλοτρίωσης σχετικά με το καθορισμό του ορίου που θα σχηματιστεί μεταξύ της απαλλοτριωμένης και της εναπομείνασας έκτασης. Τα περιγράμματα των δύο τελικών πολυγώνων θα διατηρήσουν εκείνο του αρχικού γεωτεμαχίου ως προς τα όρια τους με τα υπόλοιπα όμορα.
Τα Βήματα για την Σύνταξη του ΔΓΜ
- Σχηματισμό του αρχικού κλειστού πολυγώνου του γεωτεμαχίου που αφορά η πράξη από τα στοιχεία του Κτηματογραφικού Διαγράμματος, (PST_KAEK).
- Σχηματισμό του αρχικού κλειστού πολυγώνου από τα στοιχεία του Διαγράμματος της Πράξης Αναλογισμού το οποία εγγράφεται στο επίπεδο TOPO_PROP.
- Σχηματισμό τη ορίου απαλλοτρίωσης ως γραμμής βάσει των στοιχείων του Διαγράμματος της Πράξης Αναλογισμού στο επίπεδο DBOUND_APAL.
- Σχηματισμό των δύο νέων κλειστών πολυγώνων (απαλλοτριωμένο και εναπομένον) όπως προκύπτουν μετά τη καταχώρηση της πράξης από τα στοιχεία του Διαγράμματος της Πράξης Αναλογισμού,(TOPO_PROP_NEW).
- Εφαρμογή της γραμμής που έχει εγγραφή στο επίπεδο DBOUND_APAL στo περιγράμματα του αρχικού γεωτεμαχίου στο Κτηματολογίου, (LINE_XM).
- Σχηματισμό των νέων κλειστών πολυγώνων των δύο γεωτεμαχίων όπως αυτά προκύπτουν από την εφαρμογή της γραμμής της χωρικής μεταβολής στο περίγραμμα του αρχικού γεωτεμαχίου στο Κτηματολόγιο και τα οποία εγγράφονται στο επίπεδο DGM_PROP_FINAL.
