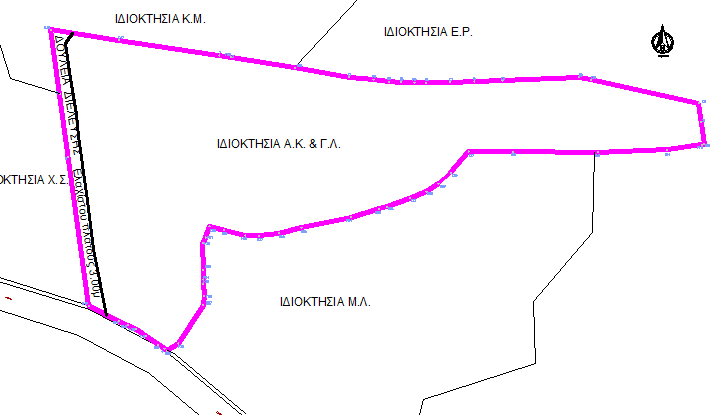

Για την σύνταξη του ΔΓΜ ο μηχανικός θα πρέπει να εφαρμόσει το πολύγωνο που υλοποιεί τη δουλεία διόδου πάνω στο διάγραμμα του Κτηματολογίου χρησιμοποιώντας στοιχεία από το Τοπογραφικό που συνοδεύει των τίτλο.

Τα Βήματα για την Σύνταξη του ΔΓΜ

• Σχηματισμό του κλειστού πολυγώνου του γεωτεμαχίου για το οποίο η σύσταση δουλείας από τα στοιχεία του Κτηματογραφικού Διαγράμματος (δουλεύον). Το πολύγωνου αυτό εγγράφεται στο επίπεδο PST_KAEK.
• Σχηματισμό του περιγράμματος του γεωτεμαχίου από το Τοπογραφικό του τίτλου το οποίο εγγράφεται στο επίπεδο TOPO_PROP.
• Σχηματισμό του κλειστού πολυγώνου που συστήνεται η δουλεία διόδου όπως προκύπτει από τα στοιχεία του Τοπογραφικού του τίτλου στο επίπεδο EAS
• Σχηματισμό από τα επίπεδα PST_KAEK και EAS του κλειστού πολυγώνου στο επίπεδο EAS_FINAL.

ΕΙΚΟΝΕΣ-ΔΙΑΓΡΑΜΜΑΤΑ
