Ο μηχανικός για τη σύνταξη του διαγράμματος γεωμετρικών μεταβολών (ΔΓΜ) θα χρειαστεί να εφαρμόσει στο περίγραμμα του Κτηματολογίου τα ίχνη των καθέτων. Τα τελευταία θα προκύψουν από το Τοπογραφικού του τίτλου της σύστασης των διαιρημένων ιδιοκτησιών. Η ύπαρξη και οριζόντιων ιδιοκτησιών δεν απασχολεί το μηχανικό χωρικά για το Κτηματολόγιο.

Τα Βήματα για την Σύνταξη του ΔΓΜ

• Σχηματισμό του κλειστού πολυγώνου που γίνεται η σύσταση από τα στοιχεία του Κτηματογραφικού Διαγράμματος, το οποίο εγγράφεται στο επίπεδο PST_KAEK.
• Σχηματισμό του κλειστού πολυγώνου που αντιστοιχεί στο περίγραμμα του γεωτεμαχίου σύμφωνα με τα στοιχεία του Τοπογραφικού Διαγράμματος του προς καταχώρηση τίτλου και το οποίο εγγράφεται στο επίπεδο TOPO_PROP.
• Εγγραφεί των γραμμών, που αντιστοιχούν στα ίχνη των καθέτων του Τοπογραφικού του τίτλου και αφού εφαρμοστούν στο περίγραμμα του Κτηματολογίου, στο επίπεδο LINE_XMVST.

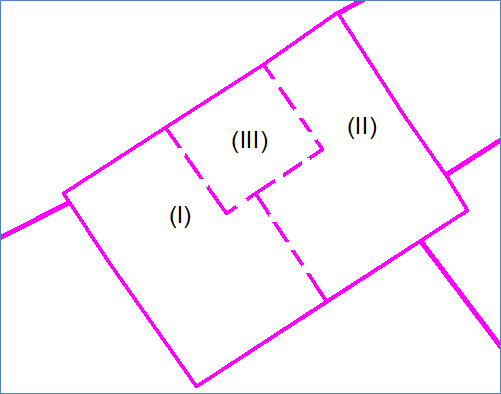

• Σχηματισμό των κλειστών πολυγώνων που αντιστοιχούν στους τρεις χώρους αποκλειστικής χρήσης και προκύπτουν από τα δεδομένα που περιέχονται στα επίπεδα PST_KAEK και LINE_XMVST. Τα νέα αυτά κλειστά πολύγωνα εγγράφονται στο επίπεδο VST_FINAL.

ΕΙΚΟΝΕΣ - ΔΙΑΓΡΑΜΜΑΤΑ
