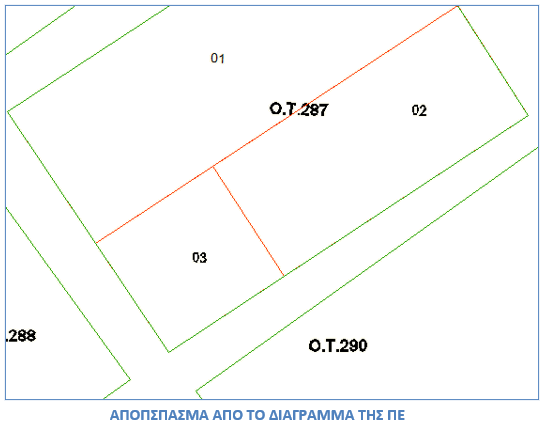

Οι πρώτες εγγραφές για το συγκεκριμένο γεωτεμάχιο αναφέρουν ως τίτλο την απόφαση κύρωσης της ΠΕ. Πράγματι η διαμόρφωση του οικοπέδου στο Κτηματολόγιο οφείλεται στη ΠΕ μιας και δεν υπάρχει άλλος ενδιάμεσος τίτλος. Η ΠΕ διαμόρφωνε οικόπεδο με επιφάνεια 831τμ και το Κτηματολόγιο το είχε 829τμ.

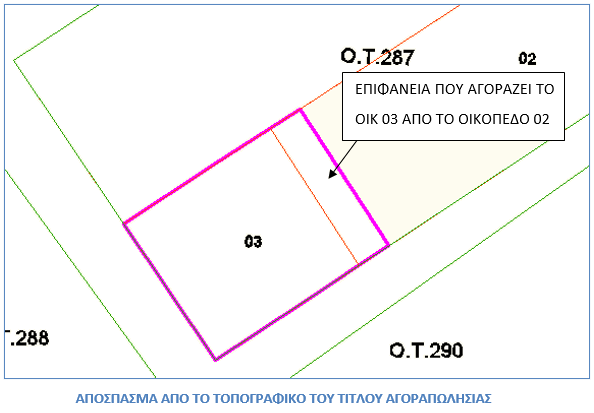

Κατά τη σύνταξη του διαγράμματος γεωμετρικών μεταβολών (ΔΓΜ) για την καταχώρηση του συμβολαίου της αγοροπωλησίας τμήματος από το όμορο οικόπεδο ο μηχανικός του διαπίστωσε ότι υπάρχει μια συνολική μετατόπιση για όλο το οικοδομικό τετράγωνο της ΠΕ όπως αυτό αποδόθηκε στο Κτηματογραφικό Διάγραμμα.

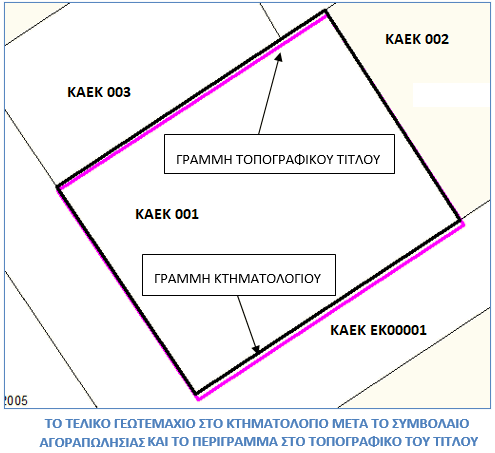

Για προσωπικούς λόγους επισπεύστηκε η διαδικασία καταχώρησης του συμβολαίου αγοράς με τη προσαρμογή τη γραμμής της χωρικής μεταβολής στο περίγραμμα του Κτηματολογίο για το ΔΓΜ και αμέσως μετά κατατέθηκε αίτημα ώστε να διορθωθεί η μετατόπιση του γεωτεμαχίου.

Το νέο πλέον γεωτεμάχιο έχει επιφάνεια 993τμ και βάσει τίτλου 1001τμ. Με την αίτηση διόρθωσης θα διορθωθεί η απόκλιση των 8τμ στο εμβαδό. Τα δεδομένα του μηχανικού είναι η ΠΕ και το διάγραμμα με το οποίο έγινε η αγοραπωλησία μόνο ως προς τη μεταβολή του ορίου με το όμορο 002. Για την υλοποίηση της διόρθωσης στο Κτηματολόγιο θα πρέπει να αφαιρεθεί τμήμα από το γεωτεμάχιο της αίτησης (001) και να προστεθεί στα γεωτεμάχια 003 και 004, καθώς και να προστεθεί τμήμα από το γεωτεμάχιο ΕΚ00001 στο γεωτεμάχιο της αίτησης.

Τα Βήματα για την Σύνταξη του ΔΓΜ

• Εισαγωγή συντεταγμένων του Κτηματογραφικού Διαγράμματος ώστε να σχηματιστούν τα πολύγωνα όλων των όμορων ιδιοκτησιών καθώς και της δικής του (layer: PST_KAEK).
• Στο ίδιο αρχείο εισάγονται σε ξεχωριστό επίπεδο την κατάσταση που αποτύπωσε (layer: BOUND_IMPL, BOUND_UNIMPL, BLD). Κατά την αποτύπωση τα υφιστάμενα όρια πρέπει να ταυτίζονται με τα στοιχεία της ΠΕ.
• Από την υλοποιημένη ΠΕ σχηματίζονται τα κλειστά πολύγωνα της ιδιοκτησίας της αίτησης που αφορά την αρχική ιδιοκτησία (TOPO_PROP).
• Επίσης σε ξεχωριστό επίπεδο αποτυπώνεται η ρυμοτομική γραμμή του οικοδομικού τετραγώνου που ανήκει το οικόπεδο (layer: DBOUND_RYM). Καλό θα είναι να αποτυπώνονται και οι απέναντι πλευρές των ρυμοτομικών γραμμών.

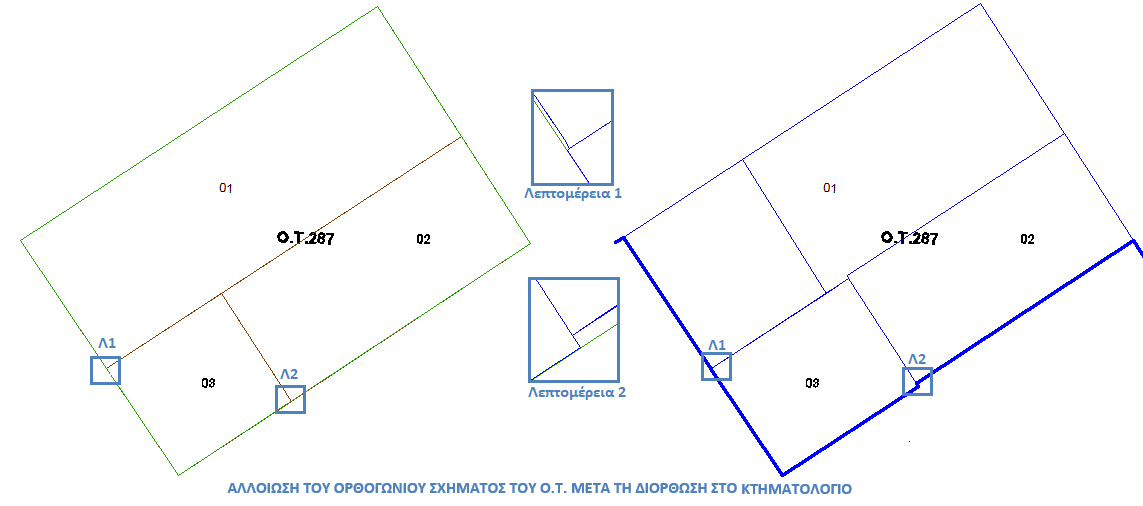

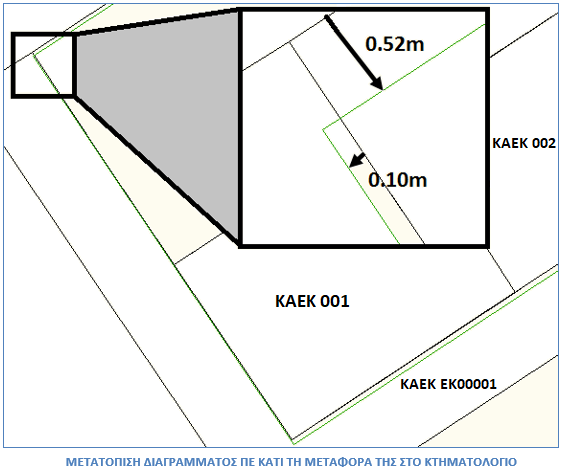

• Από τα επίπεδα PST_KAEK και DBOUND_RYM είναι εμφανές το σφάλμα μετατόπισης που υπάρχει από τη μεταφορά της ΠΕ στο Κτηματολόγιο. Η μετατόπιση αυτή μπορεί να οφείλεται σε σφάλμα της ίδιας της ΠΕ, ή σε σφάλμα από τη μετατροπή του συστήματος αναφοράς της ΠΕ στο σύστημα του Κτηματολογίου κατά την κτηματογράφηση, ή τέλος από τη μετατροπή του συστήματος αναφοράς της ΠΕ στο σύστημα αναφοράς του Κτηματολόγιο που όμως οφείλεται στη μέθοδο μετατροπής του μηχανικού. Για τον αποκλεισμό του τελευταίου είδους σφάλματος ζητούνται οι συντεταγμένες τις ΠΕ στο σύστημα του Κτηματολόγιο να βεβαιώνονται από την αρμόδια υπηρεσία που έχει εκδώσει τη ΠΕ. Οι τελικές ιδιοκτησίες όπως θα διαμορφωθούν στο Κτηματολόγιο περιλαμβάνονται στο επίπεδο DGM_PROP_FINAL.

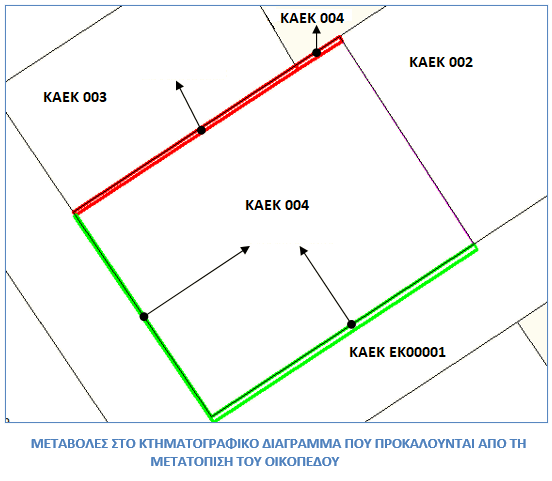

• Στα επίπεδα AREA_A και AREA_D εγγράφονται τα πολύγωνα με τις επιφάνειες που αφαιρούνται και προστίθενται αντίστοιχα στην ιδιοκτησία της αίτησης. Για τη συγκεκριμένη αίτηση αφαιρείται από το ΚΑΕΚ 001 15,79τμ και 3,62τμ τα οποία προστίθενται στα 003 και 004 αντίστοιχα, ενώ προστίθενται από το ΚΑΕΚ ΕΚ00001 στο 001 επιφάνεια 28,01τμ. Μετά τη μεταβολή αυτή τα γεωτεμάχια 003 και 004 που αποτελούσαν το οικόπεδο 01 με επιφάνεια 3130,87τμ στη ΠΕ θα αυξήσουν τη επιφάνειά τους στο Κτηματολόγιο από 3128,44 (1033,93τμ και 2094,51τμ) σε 3147,85τμ (1049,72 και 2098,13τμ). Το γεωτεμάχιο της αίτησης θα έχει επιφάνεια στο Κτηματολόγιο 1001,82τμ (όπως σχηματίστηκε μετά το συμβόλαιο αγοραπωλησίας) από 993,30τμ που είχε αποτυπωθεί στο Κτηματολόγιο μετά και τον τελευταίο τίτλο.
