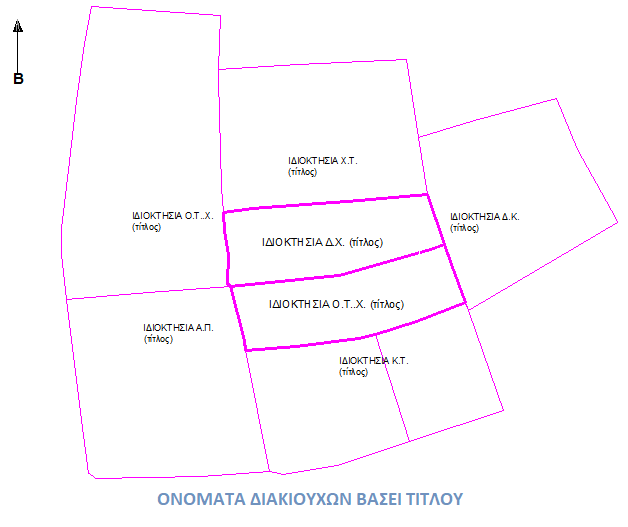

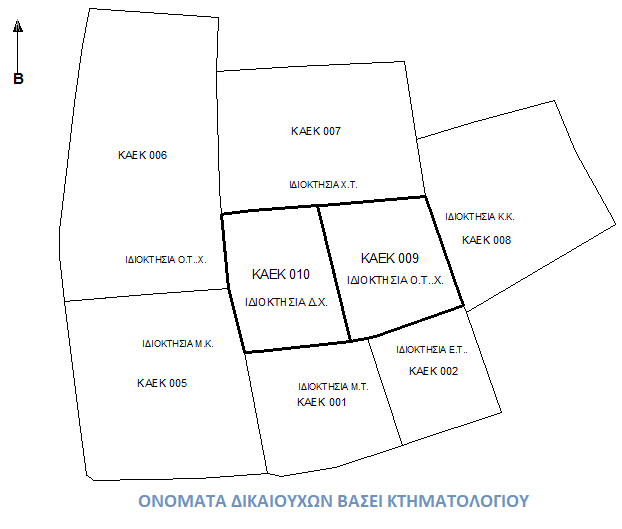

Ο μηχανικός πρόκειται να συντάξει το διάγραμμα γεωμετρικών μεταβολών (ΔΓΜ) προκειμένου να κατατεθεί αίτημα διόρθωσης στο Κτηματολογικό Γραφείο (ΚΓ) έτσι ώστε τα όρια των δύο γεωτεμαχίων να ανταποκρίνονται στον τίτλο του. Εκείνο που δυσκολεύει τον μηχανικό στη συγκεκριμένη υπόθεση είναι ότι δε υπάρχει διάγραμμα συνημμένο στο συμβόλαιο το οποίο θα έλυνε το πρόβλημα της απόδειξης του αιτήματος. Παρόλα αυτά ο μηχανικός μπορεί να απόδειξη το αίτημα διόρθωσης στηριζόμενος στα περιγραφικά όρια του συμβολαίου. Έτσι διαβάζοντας το συμβόλαιο της γονικής παροχής σημειώνει ότι η περιγραφή των ορίων γίνεται με τη χρήση των σημείων του ορίζοντα και τα ονόματα των όμορων ιδιοκτητών. Έχοντας προμηθευθεί από το ΚΓ το Κτηματογραφικό διάγραμμα μπορεί να σημειώσει πάνω σ’ αυτό τα αντίστοιχα ονόματα των ομόρων. Έπειτα με επίσκεψη στο ΚΓ ή με τη συνδρομή κάποιου δικηγόρου ή με από τα Κτηματολογικά Φύλλα μπορεί να διαπιστώσει αντιστοιχίες των όμορων ιδιοκτησιών του συμβολαίου με εκείνα του τίτλου. Η απόδοση του πιο πάνω ελέγχου φαίνεται στις ακόλουθες εικόνες

Από την εξέταση διαπιστώνει κανείς ότι μόνο η ιδιοκτησία του Δ.Χ. συνορεύει με την ιδιοκτησία Χ.Τ. βάσει τίτλου ενώ στο Κτηματολόγιο φαίνεται ότι και οι δύο ιδιοκτησίες συνορεύουν. Με ανάλογες παρατηρήσεις ο μηχανικός μπορεί να αποδείξει τη σχετική θέση των δύο γεωτεμαχίων και να προχωρήσει στο επόμενο βήμα που είναι η σύνταξη του διαγράμματος γεωμετρικών μεταβολών.

Τα Βήματα για την Σύνταξη του ΔΓΜ

Επειδή το μόνο που μπορεί να αποδειχθεί με βάση το πιο πάνω σκεπτικό είναι η σχετική θέση των γεωτεμαχίων, η σύνταξη του διαγράμματος δε μπορεί να επηρεάζει τα όρια των δύο γεωτεμαχίων με τα άλλα όμορά του. Έτσι:

• τα στοιχεία από το Κτηματογραφικό Διάγραμμα θα εισαχθούν στο σχεδιαστικό του πρόγραμμα ώστε να σχηματίσθούν τα πολύγωνα όλων των όμορων ιδιοκτησιών καθώς και των δικών τους (layer : PST_KAEK).
• Στο ίδιο αρχείο θα εισαχθεί σε ξεχωριστό επίπεδο την κατάσταση που αποτύπωσε (layer : BOUND_IMPL, BOUND_UNIMPL, BLD).
• Από την αποτυπωμένη κατάσταση θα σχηματισθούν τα κλειστά πολύγωνα της ιδιοκτησίας της αίτησης και το όμορων της (layer : TOPO_PROP). Έχοντας αυτά τα δύο επίπεδα πληροφορίας (PST_KAEK και TOPO_PROP) μπορούν να εντοπιστούν ποια από τα όμορα γεωτεμάχια επηρεάζονται από την αιτούμενη διόρθωση.
• Έπειτα θα σχηματιστούν τα τελικά διορθωμένα κατά το μεταξύ τους όριο κλειστά πολύγωνα που θα τα αποθηκευθούν σε ένα ξεχωριστό επίπεδο (layer: DGM_PROP_FINAL).
• Επίσης από τη σύγκριση των επιπέδων PST_KAEK και DGM_PROP_FINAL θα δημιουργήθούν τα κλειστά πολύγωνα για τις επιφάνειες που πρέπει να αφαιρεθούν από την ιδιοκτησία του αιτούντα (layer: AREA_A) ή/και να προστεθούν στην ιδιοκτησία του αιτούντα (layer: AREA_D). Ακολουθεί ο πίνακας με τα επίπεδα σχεδίασης:
